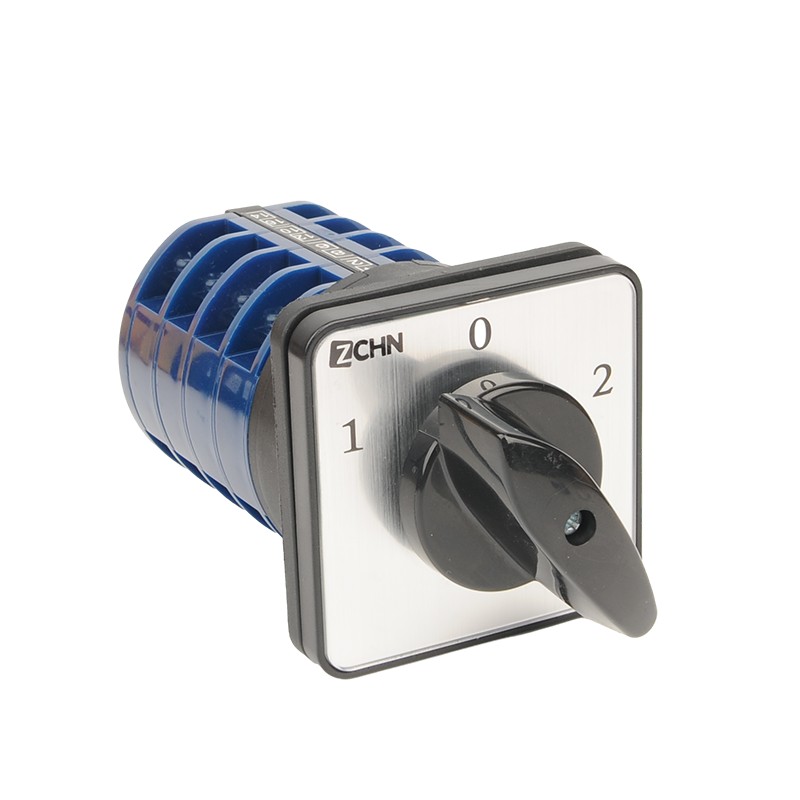

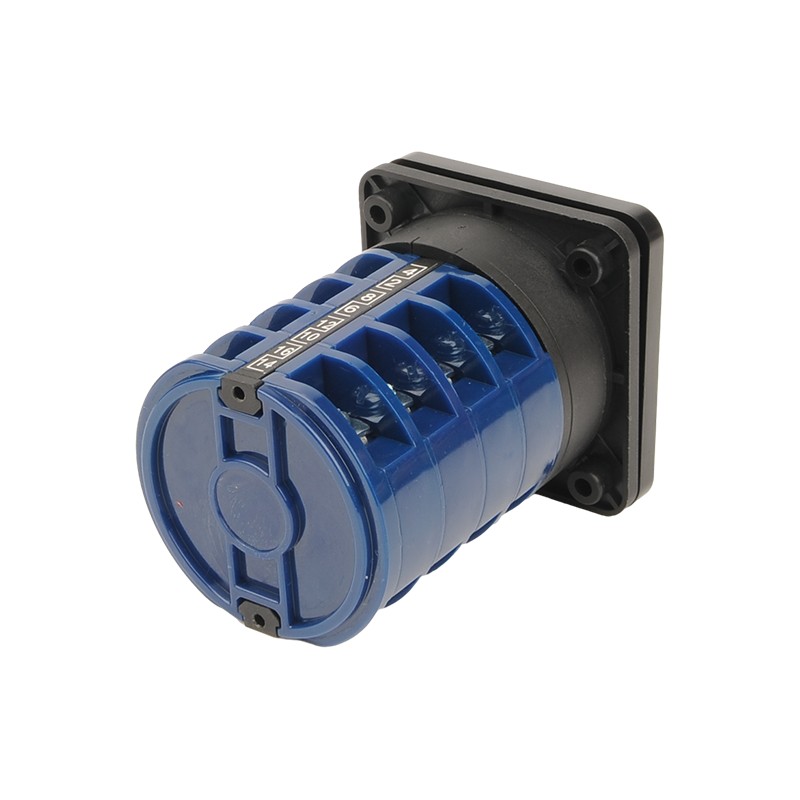

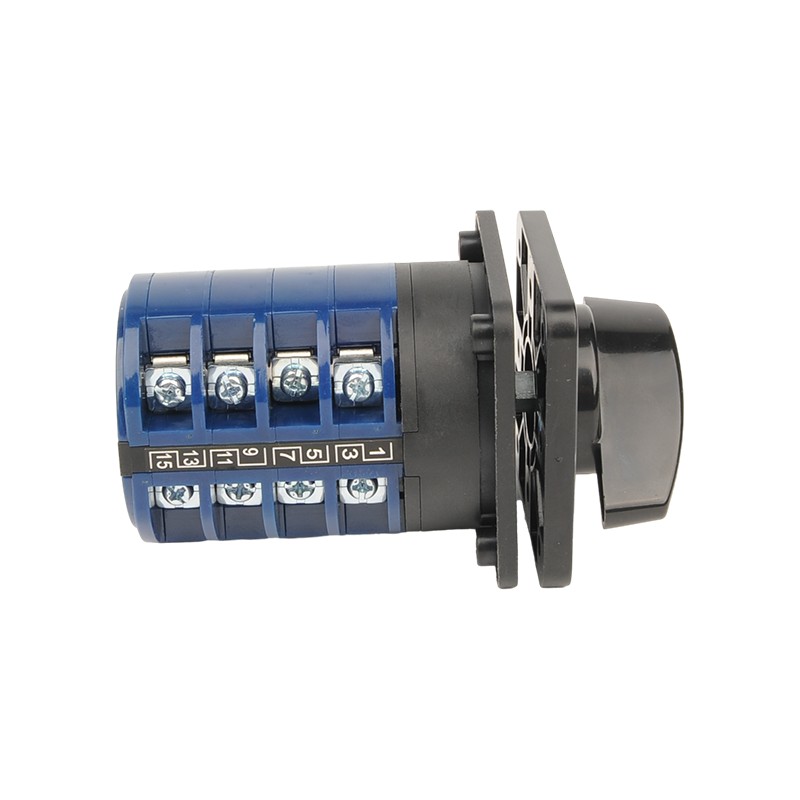

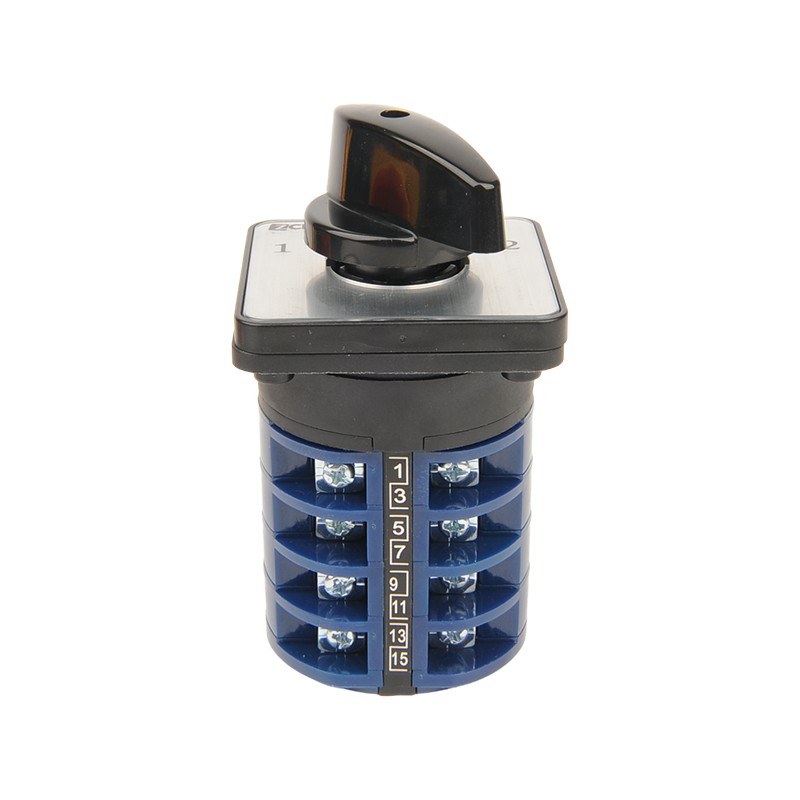

Interruttore rotante LW26

Come soluzione di controllo elettrico per applicazioni multi-scenario, gli switch di trasferimento della serie LW26 mostrano il loro valore unico in molti campi. In termini di controllo del motore, può controllare direttamente l'avvio, l'arresto e il turno del motore asincrono trifase per soddisfare le esigenze di controllo delle macchine utensili, delle cinture del trasportatore e di altre attrezzature; Come controller principale, può cooperare con il sistema PLC per realizzare un complesso controllo logico. Nel campo del test, il suo preciso sistema di contatto può soddisfare i requisiti di misurazione di vari parametri elettrici. Il prodotto rafforza in particolare l'adattabilità in condizioni di lavoro difficili, adotta il contatto in lega d'argento e la progettazione della camera di estinzione, può resistere all'impatto di corrente ad alta frequenza della saldatrice e di altre attrezzature. Con il grado di protezione IP65, l'alloggiamento in plastica ingegneristica ad alta temperatura e la progettazione della maniglia di funzionamento umanizzato, questa serie di interruttori è stata utilizzata con successo nei sistemi di alimentazione, nel trasporto ferroviario, nella distribuzione degli edifici, nella produzione di macchinari e in altre industrie, diventando una scelta di fiducia dei componenti elettrici nel campo del controllo industriale.

Combinazione di interruttore a camma rotativa della serie LW26 Lixin della modalità operativa e della posizione dell'attuatore

Specifica del tipo di interruttore a camma rotativa Serie LW26 Lixin

LIXIN LW26 Serie Rotary CAM Interruttore Normale Condizione di lavoro

1. La temperatura dell'aria ambiente deve rimanere all'interno dell'intervallo da -25 ° C a +40 ° C, con una media di 24 ore non superiore a 25 ° C.

2. Il limite inferiore della temperatura dell'aria ambiente non deve scendere al di sotto di -25 ° C.

3. Le posizioni di installazione non devono superare un'altitudine di 2000 m sul livello del mare.

4. Alle condizioni di temperatura massima di +40 ° C, l'umidità relativa dell'aria non deve superare il 50%. Livelli di umidità relativa più elevati possono essere ammissibili a temperature più basse, come raggiungere il 90% a 20 ° C. Devono essere prese precauzioni speciali per mitigare la condensa derivante dalle fluttuazioni della temperatura.

Condizione di installazione dell'interruttore della camma rotativa della serie Lixin LW26 ：

1. Lo switch è installato in un ambiente con condizioni di livello 3 di inquinamento.

2. L'installazione deve essere effettuata secondo le istruzioni fornite dalla nostra fabbrica.

Ordinamento della camma rotativa della serie Lixin LW26 ：

1 diviso per uso

(1) interruttore per la conversione del circuito principale;

(2) interruttore di trasferimento per il controllo diretto del motore; (3) Interruttore di trasferimento per controllo e misurazione principale.

2 Secondo la modalità operativa

(1) tipo di posizionamento;

(2) tipo autoreplicante;

(3) Posizionamento di tipo autoreplicante.

3 Secondo il sistema di contatto

(1) l'interruttore del tipo di posizionamento ha da 1 a 12 sezioni (solo 8 sezioni per gli interruttori 63A e sopra);

(2) L'interruttore di trasferimento del tipo di auto-restauro ha da 1 a 3 sezioni (LW26-20; versetti da 1 a 8)

(3) L'interruttore di trasferimento per il controllo diretto del motore ha principalmente da 1 a 6 sezioni.

LIXIN 3 POSIZIONE ON OFF-O-O-O-ON STUSTENZA CAME GLIMENSIONI E Dimensioni di montaggio ：
