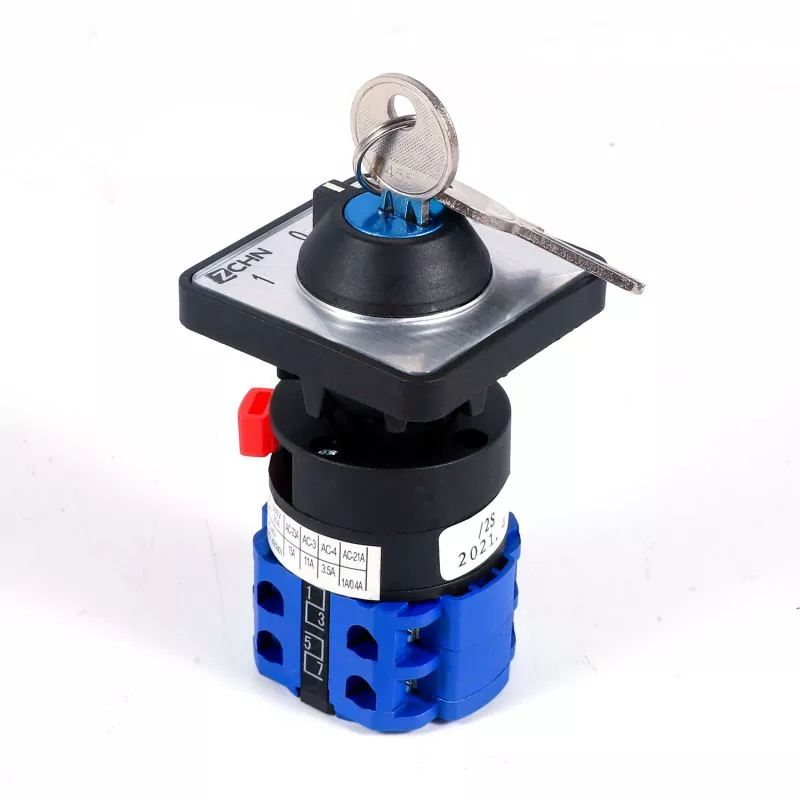

Interruttore a camma rotante serie Lw26

Acquista l'interruttore a camma rotante serie Lixin Lw26 di alta qualità direttamente a un prezzo basso. Il commutatore rotativo della serie LW26 è progettato principalmente per l'uso in circuiti CA fino a 440 V e circuiti CC fino a 240 V, funzionanti a una frequenza di 50 Hz. È particolarmente adatto per operazioni manuali che comportano l'interruzione, la chiusura e la commutazione del circuito, offrendo prestazioni affidabili in varie applicazioni come il controllo di motori trifase, quadri, strumenti e macchinari. Questa serie è conforme agli standard di settore tra cui GB14048.3, GB14048.5, IEC60947-3 e IEC60947-5-1, garantendo il rispetto delle norme di qualità e sicurezza.

Invia richiesta

Descrizione del prodotto

Gli interruttori a camme rotanti serie Lw26 sono adatti principalmente per l'uso in circuiti elettrici con CA 50 Hz, tensione operativa nominale fino a 440 V CA e tensione CC fino a 240 V CC. Sono adatti per la connessione o la disconnessione manuale di circuiti rari e fungono da controlli o interruttori. Possono anche controllare direttamente motori asincroni trifase ed essere utilizzati per il controllo dei comandi primari e la misurazione dei circuiti. Il prodotto ha una vasta gamma di applicazioni, fungendo, tra gli altri, da interruttori di controllo del circuito, interruttori per apparecchiature di prova, interruttori di controllo motore, interruttori di controllo del comando primario e interruttori di commutazione per saldatrici.

Il prodotto è conforme alle certificazioni GB/T 14048.3, GB/T 14048.5 e EN60947-5-1. Gli interruttori della serie LW26 sono disponibili in varie specifiche, comprese le correnti nominali di 10 A, 20 A, 25 A, 32 A, 40 A, 63 A, 125 A, 160 A, 250 A e 315 A. Gli interruttori della serie LW26 sono caratterizzati da dimensioni ridotte, funzionalità versatile, struttura compatta, meticolosa selezione dei materiali, buone proprietà di isolamento, operazioni di commutazione flessibili, sicurezza, affidabilità e aspetto innovativo. Tra questi, gli interruttori LW26-10, LW26-20, LW26-25 e LW26-32 sono dotati anche di protezione per le dita.

Gli interruttori a camme rotanti serie Lw26 hanno un'ampia applicabilità e sono un nuovo prodotto sostitutivo ideale, in grado di sostituire vari tipi di interruttori come LW2, LW5, LW6, LW8, LW12, HZ5, HZ10, HZ12 e interruttori di commutazione su apparecchiature importate.

La traduzione in inglese professionale sarebbe:

"Gli interruttori a camme rotanti serie Lw26 sono progettati principalmente per l'uso in circuiti elettrici con una frequenza CA di 50 Hz e tensioni operative nominali fino a 440 V CA, nonché tensioni CC fino a 240 V CC. Questi interruttori sono destinati a collegamenti manuali poco frequenti di circuiti o disconnessioni e sono utilizzati per scopi di controllo o commutazione. Inoltre, possono controllare direttamente motori asincroni trifase e sono adatti per il controllo dei comandi primari e la misurazione dei circuiti. Con un'ampia gamma di applicazioni, fungono da interruttori di controllo di circuiti, interruttori di apparecchiature di prova. interruttori di controllo del motore, interruttori di controllo del comando primario e interruttori di commutazione per saldatrici, tra gli altri.

Questi prodotti sono conformi alle certificazioni GB/T 14048.3, GB/T 14048.5 e EN60947-5-1. Gli interruttori della serie LW26 sono disponibili in varie specifiche, comprese le correnti nominali di 10 A, 20 A, 25 A, 32 A, 40 A, 63 A, 125 A, 160 A, 250 A e 315 A. Caratterizzati da dimensioni compatte, funzionalità versatile, struttura compatta, meticolosa selezione dei materiali, eccellenti proprietà di isolamento, operazioni di commutazione flessibili, sicurezza, affidabilità e aspetto innovativo, gli interruttori della serie LW26 sono dotati anche di protezione per le dita nei modelli LW26-10, LW26-20, Modelli LW26-25 e LW26-32.

Con un'ampia applicabilità, gli interruttori della serie LW26 rappresentano un prodotto sostitutivo ideale di nuova generazione, in grado di sostituire vari tipi di interruttori come LW2, LW5, LW6, LW8, LW12, HZ5, HZ10, HZ12 e gli interruttori di commutazione presenti nelle apparecchiature importate. "

Interruttore a camma rotante serie Lixin Lw26 Combinazione di modalità operativa e posizione dell'attuatore

Controlli modo	tratto designazione		Posizione dell'attuatore
Tipo autoreplicante	A	0°30°	0-45°	0°-60°
	B	30°-0°30°	45°0°-45°	60°0°-60°
	X	60-30=0°30-60°
Tipo di localizzazione	C	0°30°	0°45°	0°60°
	D	30°0°30°	45°0°45°	60°0°60°
	E	30°0°30°60°	45°0°45°90°	60°060120°
	F	60°30°0°30°60°	90°45°0°45°90°	60°0°60°120°180°
	G	60°30°0°30°60°90°	90°45°0°45°90°135°	120°60°0°60°120°180°
	H	90°60°30°0°30°60°90°	135°90°45°0°45°90°135°
		90°60°30°0°30°60°90°120°	135°90°45°0°45°90°135°180°
	J	120°90°60°30°0°30°60°90°120°
	K	120°90°60°30°0°30°60°90°120°150°
	L	150°120°90°60°30°0°30°60°90°120°150°
	M	150°120°90°60°30°0°30°60°90°120°150°180°
	N		45° 45°	30°30°
	P				90°0°90
	T				0*90°
	V				90°0°
	R				270°0°90°180°
orientamento Tipo autoreplicante	Q	30°0°-30°	45-0°45°
	S	30°-0°60°	90°0°-45
	W		90-45°0°45-90°
	Z	120°-90°0⁰-30°	135°-90°0⁶-45°

Specifiche del tipo di interruttore a camma rotante serie Lixin Lw26

Specifica del tipo	LW26-10 LW26-10G LW26-10X	LW26-20 LW26-20X LW26-20C	LW26-25	LW26-32 LW26-32F	LW26-40 LW26-40F	LW26-63 LW26-63F	LW26-125	LW26-160	LW26-250	LW26-315
Ui V	660/690	660	660	660	660	660	660	660	660	660
Con A	10	20	25	32	40	63	125	160	250	315
Ue V	240440	24110240440	24110240440	240440	240440	240440	240440	240 440	240440	240440
IL
AC-21A AC-22A A	1010	20 20	25 25	32 32		63 63	100 100	150 150	200200	315 315
AC-23A A	7.57.5	15 15	22 22	30 30	37 37	57 57	90 90	135 135		265 265
AC-3 A	5.55.5	11 11	15 15	22 22	30 30	36 36	75 75	95 95		110 110
AC-4 A	1.751.75	3.5 3.5	6.5 6.5	11 11		15 15	30 30	55 55		95 95
AC-15 A	2.51.5	5 4	8 5	14 6
DC-13 A		12 0.40.4	20 0,5 0,5
Potenza di controllo nominale P
AC-23A KW	1.8 3	3,7/2,5 7,5/3,7	5.5/311/5.5	75/415/75	185/918.5/9	15/1030/18.5	30/1545/22	37/2275/37		75/37132/55
AC-2 KW	2.53.7	4 7.5	5.5 11	75 15		185 30	30 45	37 55		55 95
AC-3 KW	1.52.2	22/3 5.5/3	4/3 7,5/3,7	55/411/5.5	15/7.515/7.5	11/618.5/11	15/7.530/13	22/1137/18.5		37/2255/30
AC-4 KW	0.370.55	0,55/0,751,5/1,5	1.5/1.13/2.2	27/1.555/3		55/2475/4	6/312/5.5	10/415/7.5		15/7.525/11

Interruttore a camma rotante serie Lixin Lw26 Dimensioni d'ingombro e dimensioni di montaggio
