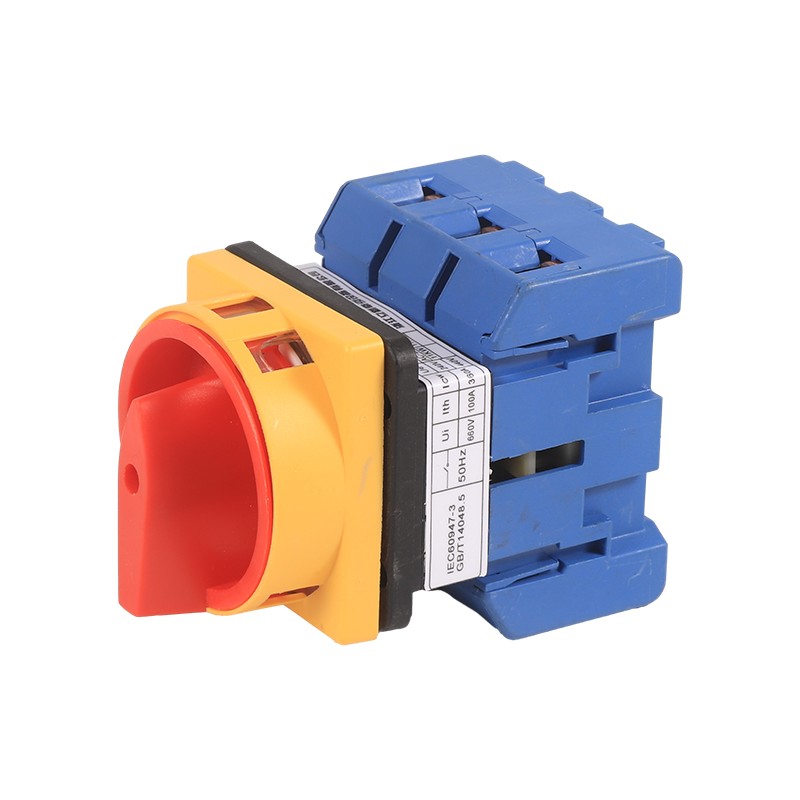

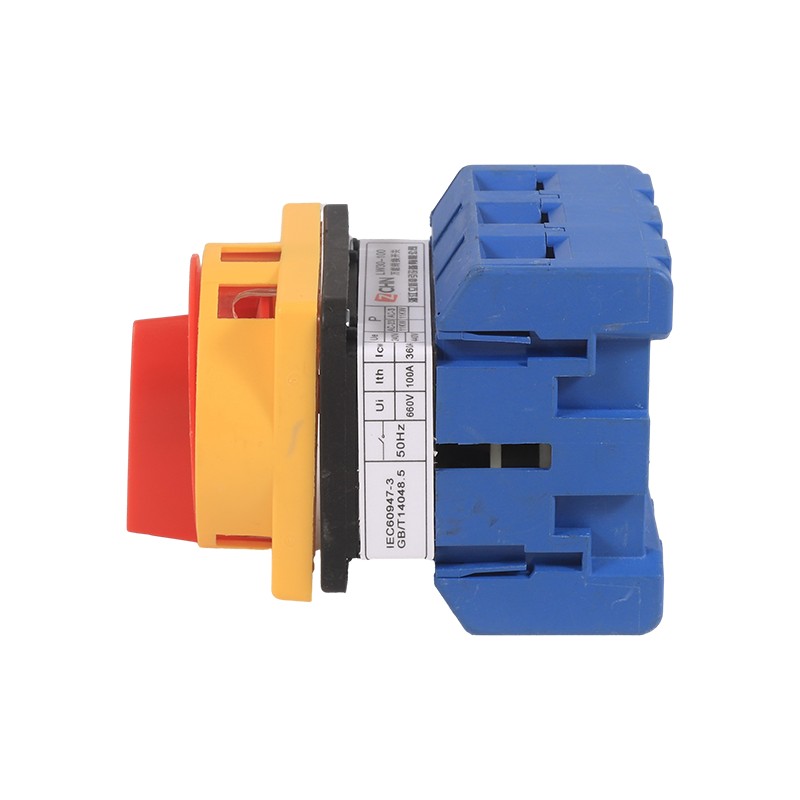

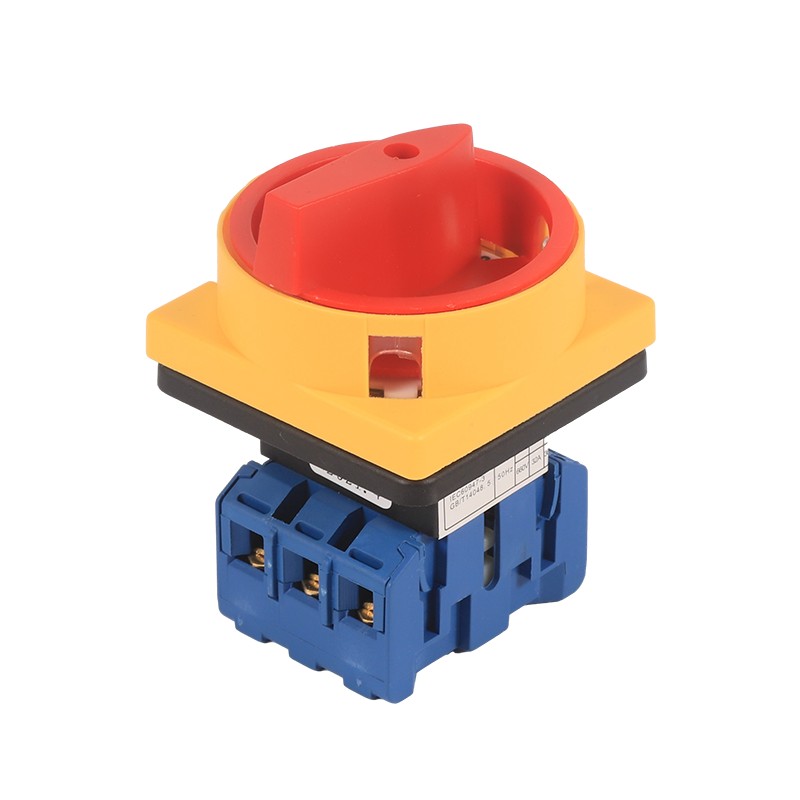

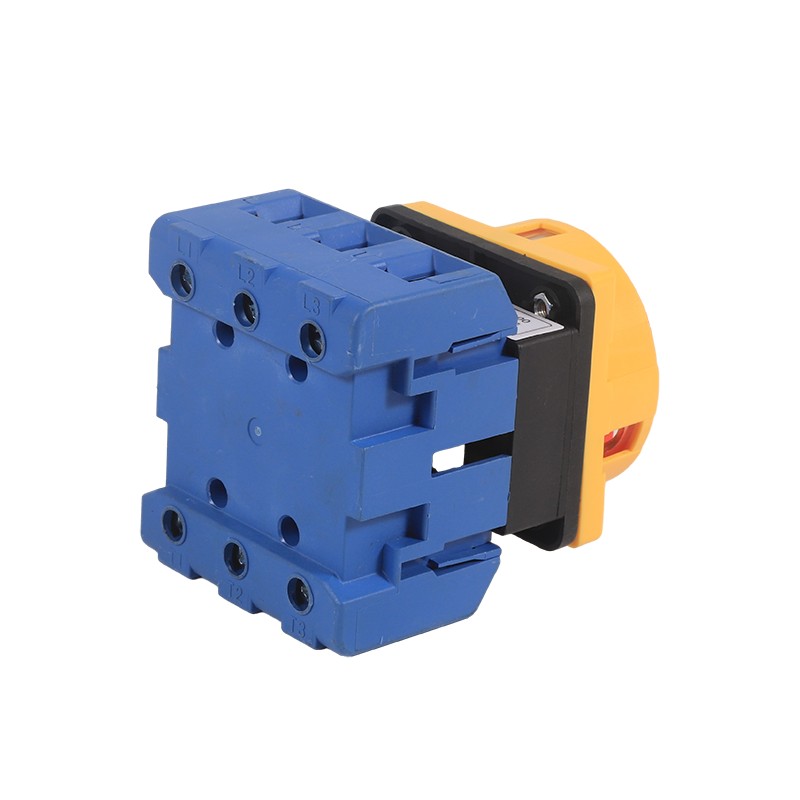

Switch universale della serie LW30

Switch Universal Series LW30 è un dispositivo di controllo elettrico che integra multifunzione e alta affidabilità. È utilizzato principalmente nei sistemi elettrici industriali e civili con AC 50Hz, tensione operativa classificata 440 V e inferiore e corrente classificata fino a 100A. Con le sue eccellenti prestazioni elettriche e il concetto di progettazione modulare, il prodotto è ampiamente utilizzato come dispositivo di commutazione di alimentazione principale nel sistema di controllo del rischio, unità di condizionamento dell'aria centrale, stazione di pompaggio dell'approvvigionamento idrico e di drenaggio e altre scene.

Invia richiesta

Descrizione del prodotto

L'interruttore LW30 presenta i vantaggi di dimensioni ridotte, struttura compatta, selezione squisita del materiale, buona isolamento, funzione di protezione delle dita, sicurezza e affidabilità, è possibile aggiungere altri blocchi di contatto sul blocco standard a 3 poli senza rimuovere l'interruttore, la distanza di isolamento dell'interruttore è maggiore rispetto ad altri interruttori simili, velocità di disconnessione rapida, adatto per l'interruttore CC.

Questa serie di switch adotta una struttura composita di materie plastiche ingegneristiche ad alta resistenza e materiali di contatto in lega di alta qualità e massimizza l'utilizzo dello spazio attraverso il layout di contatto tridimensionale. Il componente principale adotta il sistema di contatto a doppia pausa in lega, con la progettazione di brevetti di meccanismo di rottura rapida, inibisce efficacemente la generazione dell'arco. I prodotti hanno superato la certificazione del sistema di gestione della qualità ISO9001 e CCC e altre certificazioni internazionali. Con la sua struttura compatta, eccellenti prestazioni di sicurezza e schema di configurazione flessibile, questa serie di switch è diventata un importante componente elettrico in edifici intelligenti, automazione industriale e nuovi campi energetici.

Condizioni di lavoro della serie LW30 Caricamento Disconnettere il cambiamento su Switch

Condizioni di lavoro normali

(1) la temperatura dell'aria ambiente non supera i +40 gradi e la temperatura media entro 24 ore non supera i 25 ° C;

(2) Il limite inferiore della temperatura dell'aria ambiente non supera -25 ° C

(3) l'altitudine della posizione di installazione non supera i 2000 m;

(4) Quando la temperatura massima è +40 ° C, l'umidità relativa dell'aria non supera il 50%. Una maggiore umidità relativa è consentita a temperature più basse, come il 90% a 20 ° C. Misure speciali dovrebbero essere prese per gestire la condensa che si verifica occasionalmente a causa delle variazioni di temperatura.

Condizioni di installazione

(1) l'interruttore è installato in condizioni ambientali del livello di inquinamento 3;

(2) Installare secondo le istruzioni fornite dalla fabbrica.

Classificazione

1. Secondo le categorie di utilizzo

(1) AC-23A

(2) AC-3

2. Secondo il livello di protezione fornito (1) senza interruttore: IP20

(2) con scatola di interruttore sigillato termoplastico: IP65

Codice delle specifiche ausiliarie

Numero di livelli: 3 per il terzo livello, 4 per il quarto livello

Contatti aggiuntivi: 0 senza, 1 con contatti ausiliari montati laterali

Terminale intermedio: 0 senza, 1 con terminale neutro

Terminale di terra: 0 senza, 1 con terminale di terra

Modello di prodotto e il suo significato

LIXIN LW30 Caricamento Sistema Disconnessione Modifica tramite Parametro Switch (Specifica)

Specifiche del modello	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Concordato di riscaldamento della corrente LTH a	25 (20)	32	40	63	80	100
Tensione operativa nominale UE V	240 440	240 440	240 440	240 440	240 440	240 440
Valore nominale Le/PE
AC-21A e/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7,5 30/15	43/11 43/22	57/18,5 57/30	70/22 70/37
AC-3 e/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7,5 22/11	36/11 36/18.5	43/15 43/22	57/18,5 57/30
