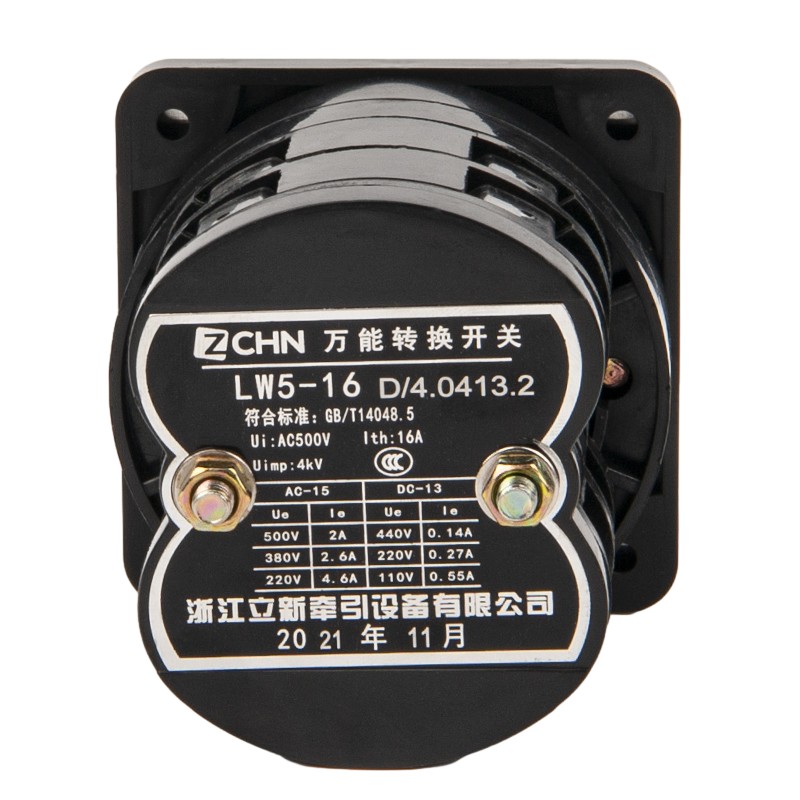

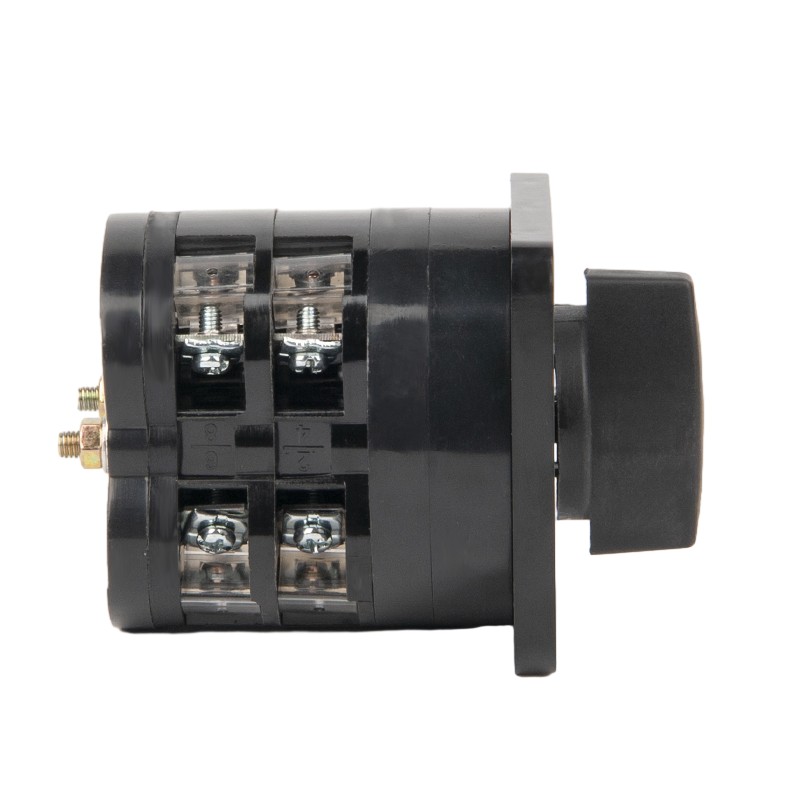

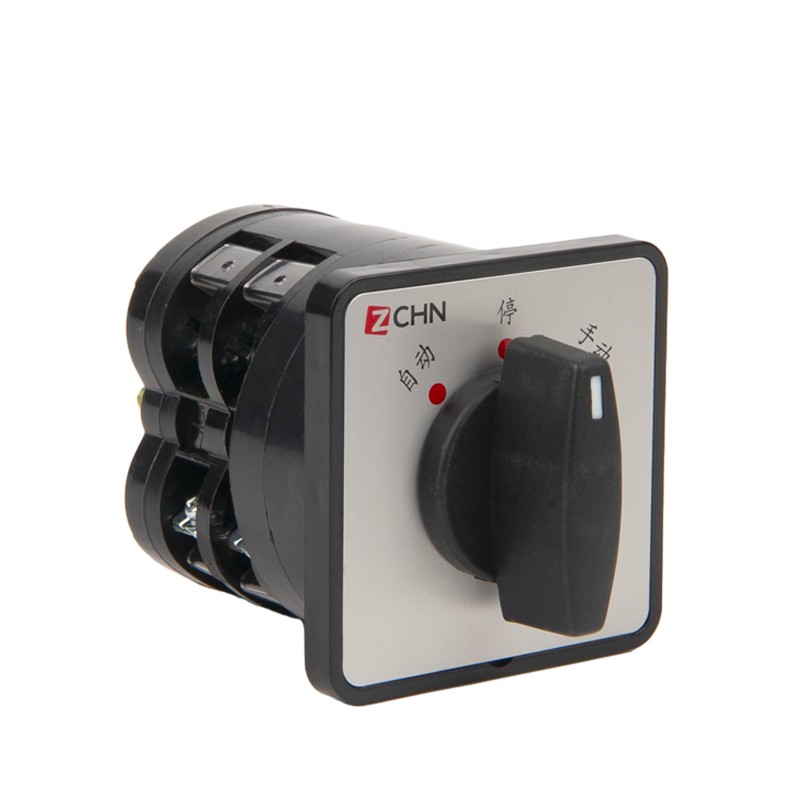

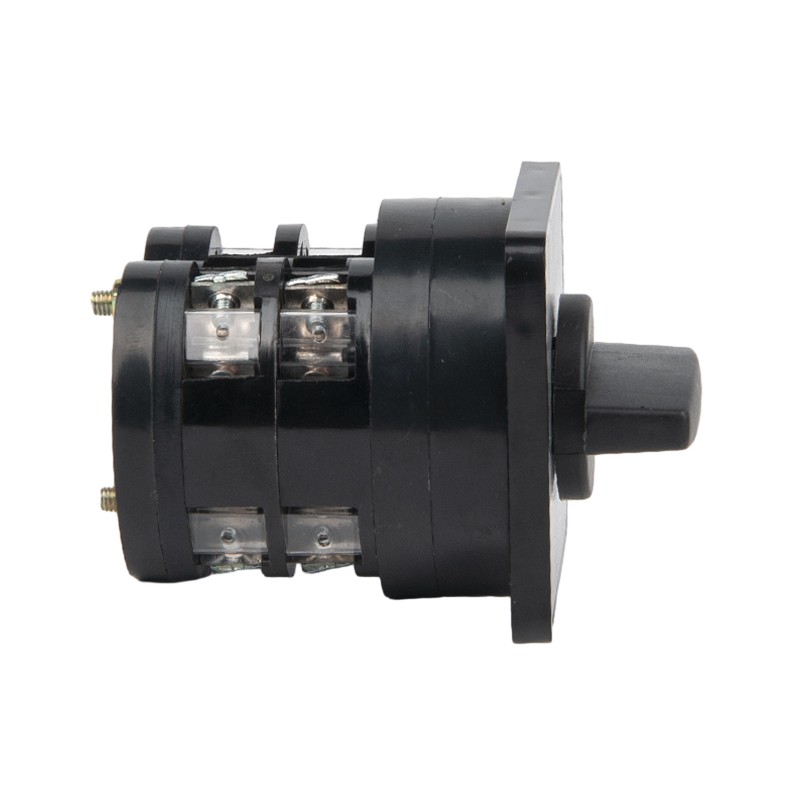

Interruttore di cambio LW5

La serie LW5 Universal Switch è una sorta di apparecchiature di controllo elettrico multiuso, ampiamente utilizzate nel campo dell'automazione industriale. L'interruttore è un design di combinazione modulare con 6-12 coppie di assiemi di contatto, consentendo il controllo multi-geare attraverso diverse specifiche dei meccanismi di posizionamento e ha una corrente nominale fino a 16A per un isolamento elettrico affidabile.

Invia richiesta

Descrizione del prodotto

Come componente principale della conversione del circuito, non solo può realizzare la commutazione delle linee di controllo elettriche convenzionali, ma anche iniziare direttamente il controllo dei motori a potenza piccola e media, la commutazione operativa reversibile e la regolazione della velocità a velocità a doppia rottura, in particolare per la resistenza di rottura, devono essere in grado di modificare il sistema di lavoro, in particolare per la resistenza di lavoro. Il suo grado di protezione raggiunge IP55, che può adattarsi all'ambiente industriale bagnato e polveroso. Modificando la combinazione angolare del meccanismo a camme, è possibile realizzare il preimpostazione di un massimo di 6 diversi programmi di controllo per soddisfare i diversi requisiti di controllo delle attrezzature per macchine utensili, trasmettere macchinari, attrezzature di sollevamento, ecc. Il prodotto è conforme a GB14048.3 Standard, ottenuto la certificazione CCC obbligatoria, ha una funzione di protezione a corto circuito e può realizzare una protezione da sovraccarico quando supporta la religiosa. Relay.

Parametro di switch a camma rotante per la protezione ambientale lixin (Specifica)

utilizzo	Controllo principale	Motore di controllo diretto
Con a	16	16
Ue v	125220250380400500	380
IL
AC-15 e	4.6 2.6 2.0
Ac-3 e		12
AC-4 e		3.5
DC-13 Double Break Point a	0,55 0,27 0,14
DC-13 Punto a quattro pause a	0,82 0,41 0,20

Lixin Environmental Protect Interruttore a camma rotante Meccanica ed elettrica

Durata di vita meccanica: 0,3 × 10⁶ cicli, con una frequenza operativa di 300 cicli all'ora.

Durata della vita elettrica:

-Per AC-15 e DC-13: cicli 0,1 × 10⁶, con una frequenza operativa di 300 cicli all'ora.

- Per AC-3: cicli 0,1 × 10⁶, con una frequenza operativa di 120 cicli all'ora.

- Per AC-4: 0,1 × 10⁶ cicli, con una frequenza operativa di 120 cicli all'ora.

(Nota: AC-15 e DC-13 si riferiscono a tipi specifici di carichi elettrici, mentre AC-3 e AC-4 si riferiscono a diversi tipi di dazi per la commutazione di motori CA.)

Modalità di funzionamento	Codice di funzionalità	Posizione dell'attuatore
Tipo autoreplicante	A	0 ° -45 °
Tipo autoreplicante	B	45 ° → 0 ° -45 °
Tipo di localizzazione	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
