Una guida completa all'acquisto di switch di cambio universali: dai principi alla selezione e applicazione (i)

Come componente chiave nei sistemi di controllo elettrico, universaleswitch di cambiosono ampiamente utilizzati nell'automazione industriale, nei sistemi di alimentazione, nella costruzione di settori elettrici e altri campi. Questo articolo inizierà dai principi di base degli switch di cambio universali, introducono sistematicamente la loro classificazione, parametri tecnici, punti di selezione, precauzioni di installazione e scenari tipici delle applicazioni, aiutano ingegneri e tecnici a comprendere appieno questo importante componente elettrico e fornire una guida professionale per la loro selezione corretta nei progetti reali.

Panoramica e principio di lavoro dello switch di cambio universale

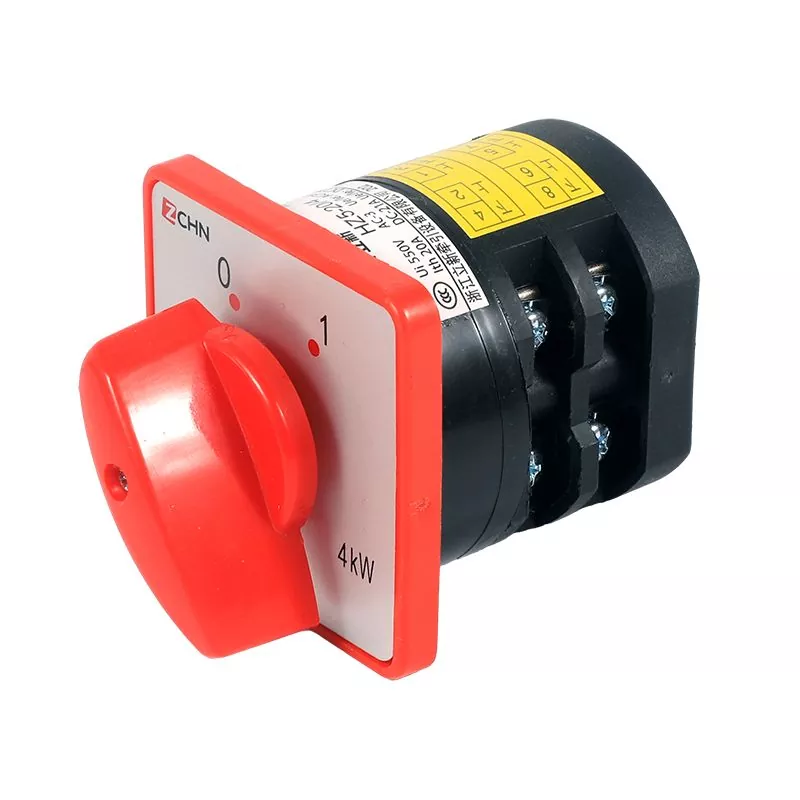

L'universaleswitch di cambioè un apparecchio elettrico multi-gear, multi-stage e multi-circuit di controllo, che svolge un ruolo vitale nei sistemi di controllo elettrico. Quando la maniglia operativa viene ruotata, il meccanismo della camma all'interno dell'interruttore viene spinto a ruotare, in modo che i contatti siano chiusi o disconnessi in un ordine predeterminato per realizzare le funzioni di controllo e conversione del circuito. Questo interruttore si chiama "universale" perché può adattarsi a una varietà di esigenze di controllo e soddisfare i requisiti di controllo dei circuiti complessi attraverso diverse combinazioni di contatto e metodi di funzionamento.

Strutturalmente, l'interruttore di trasferimento universale è composto da più gruppi di componenti di contatto della stessa struttura, principalmente compresi i componenti del core come meccanismo operativo, dispositivo di posizionamento, sistema di contatto, albero e maniglia a rotazione. Tra questi, il sistema di contatto adotta una progettazione della struttura del ponte di contatto a doppia pausa e il contatto in movimento ha una funzione di regolazione automatica per garantire la sincronizzazione durante l'ondaggio; Il contatto statico è installato in un sedile di contatto dedicato. Questo attento design strutturale garantisce l'affidabilità e la lunga durata dell'interruttore.

Il principio di lavoro dell'interruttore di trasferimento universale si basa sull'azione meccanica del meccanismo CAM. Quando l'operatore gira la maniglia, la camma interna viene spinta a ruotare attraverso l'albero rotante e la forma specifica della camma determina lo stato di accordo e off e off di contatto in diverse posizioni. Poiché la CAM può essere progettata in varie forme, può realizzare sequenze di azioni di contatto complesse per soddisfare le diverse esigenze di controllo. Questo metodo di collegamento meccanico è sia intuitivo che affidabile, che è una ragione importante per la longevità dell'interruttore di trasferimento universale.

Nei sistemi elettrici, gli interruttori di trasferimento universale intraprendono principalmente le seguenti funzioni:

- Conversione del circuito: commutazione tra più circuiti, come commutazione di alimentazione, trasferimento di carico, ecc.

- Controllo della misurazione: utilizzato per il controllo di misurazione delle fasi di voltmetri e ammetri

- Controllo del motore: controllare direttamente l'avvio, la regolazione della velocità e l'inversione dei motori a piccola capacità

- Funzionamento del telecomando: come interruttore di controllo remoto per l'apparecchiatura di distribuzione dell'alimentazione

- Sfruttamento del segnale: realizzare la commutazione del segnale e la combinazione in sistemi di controllo complessi

La posizione operativa della maniglia dell'universaleswitch di cambiodi solito è espresso in angoli e diversi tipi di interruttori hanno angoli di posizionamento diversi e caratteristiche operative. Secondo diversi metodi operativi, può essere diviso in due tipi di base: tipo di posizionamento e tipo di auto-resettazione. L'interruttore di posizionamento rimarrà in una certa posizione dopo che la maniglia è stata spostata in una determinata posizione, mentre l'interruttore di auto-resettatura tornerà automaticamente alla sua posizione originale dopo il rilascio della mano. Questa diversità consente l'interruttore di trasferimento universale di adattarsi a varie abitudini operative e requisiti di controllo.

Con lo sviluppo della tecnologia elettrica, il moderno switch di cambio universale ha integrato continuamente nuovi materiali e nuovi processi sulla base del mantenimento dei principi di base invariati, in modo che le loro prestazioni, affidabilità e durata del servizio siano state significativamente migliorate, diventando una componente indispensabile e importante nel campo del controllo elettrico.
