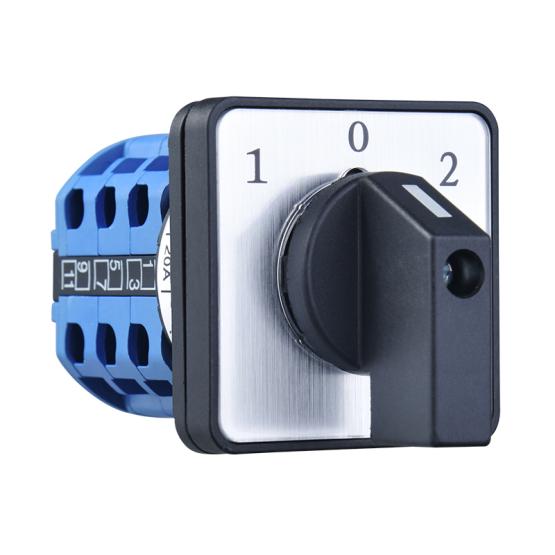

Serie LW26 Introduzione al prodotto Switch Switching Universal

Serie LW26 Universalswitch di cambioè un prodotto di alta qualità ampiamente utilizzato nel campo del controllo elettrico domestico. È prodotto da molte società elettriche famose, tra cui Changxin Brand, Changjiang Electric e altri marchi. Questa serie di prodotti è diventata un sostituto ideale per gli switch di cambio tradizionali con le sue eccellenti prestazioni, diverse funzioni e ampia applicabilità. Quella che segue è un'introduzione completa alla serie LW26 da più dimensioni come parametri tecnici, caratteristiche del prodotto e campi di applicazione.

1. Panoramica del prodotto e parametri di base

L'interruttore di cambio universale della serie LW26 è un componente di controllo elettrico multiuso, principalmente adatto per circuiti elettrici con AC 50Hz, tensione di lavoro nominale 440 V e inferiore, tensione CC 240 V e inferiore, e corrente classificata da 10a a 160A. Il prodotto è conforme agli standard nazionali e internazionali come GB 14048.3, GB 14048.5, IEC 60947-3, IEC 60947-5-1 e alcuni modelli hanno anche superato la certificazione US UL e sono idonei per l'accesso al mercato internazionale.

Questa serie di prodotti ha specifiche complete e i livelli attuali includono 10A, 20A, 25A, 32A, 63A, 125A e 160A, che possono soddisfare i requisiti di controllo di diversi carichi di alimentazione. La tensione di isolamento nominale raggiunge 660 V, con buone prestazioni di isolamento elettrico. La vita meccanica può raggiungere 0,1 × 10⁶ volte, la durata elettrica è 0,03 × 10⁶ volte e la frequenza operativa è 120 volte/ora, che è adatta per occasioni in cui il circuito non è frequentemente collegato o disconnesso.

2. Caratteristiche del prodotto e vantaggi del design

L'interruttore di trasferimento della serie LW26 ha molte caratteristiche di design eccezionali e vantaggi delle prestazioni:

1. Struttura compatta e dimensioni ridotte: il design ottimizzato riduce le dimensioni del prodotto garantendo al contempo le prestazioni, rendendo facile l'installazione in uno spazio limitato. La dimensione del pannello ha varie specifiche come 30 × 30 mm, 48 × 48 mm, 64 × 64 mm, ecc. A seconda del modello.

2. Design di sicurezza per la protezione delle dita: i quattro interruttori LW26-10, LW26-20, LW26-25 e LW26-32F sono appositamente progettati con la funzione di protezione delle dita per impedire efficacemente le dita di toccare accidentalmente parti vive durante il funzionamento e migliorare la sicurezza dell'uso.

3. Modalità di funzionamento flessibile: l'operazione di conversione del prodotto è flessibile e fornisce una varietà di tipi di impugnatura e angoli operativi. Alcuni modelli possono essere dotati di gusci protettivi con un livello di protezione di IP65, adatto per l'uso in ambienti difficili.

4. Progettazione ad alta affidabilità: la selezione dei materiali è squisita, le prestazioni dell'isolamento sono buone e il sistema di contatto utilizza materiali di alta qualità per garantire l'affidabilità a lungo termine. L'aspetto è nuovo e soddisfa le esigenze estetiche delle moderne attrezzature industriali.

5. Modelli derivati ​​multifunzionali: la serie di prodotti derivati ​​include interruttori di lucchetto e interruttori di blocco nascosti (63a e inferiore), che possono essere utilizzati come interruttori di interruzione dell'alimentazione per attrezzature importanti per prevenire la disapertura e controllare il funzionamento del personale non autorizzato.

3. Parametri tecnici

La serie LW26 ha parametri tecnici ricchi e completi e diversi modelli sono ottimizzati per diversi scenari di applicazione:

(1) Capacità di carico attuale:

-Applicazioni AC-21A/AC-22A: da 10a a 150a

- Applicazioni AC-23A: da 7,5a a 135a

- Applicazioni AC-3 (controllo del motore): da 5,5a a 95a

- Applicazioni AC-4 (controllo jog): da 1.75a a 55a

(2) Intervallo di potenza di controllo:

-AC-23A: da 1,8 kW a 75kW (trifase)

-AC-3: da 1,5 kW a 37kW (trifase)

-AC-4: 0,37KW a 15KW (trifase)

(3) Diversità delle dimensioni dell'installazione:

- Disponibile in forme quadrate e rettangolari

- La spaziatura dei fori di installazione varia da 20 mm a 68 mm

- Lo spessore esterno varia da 28 mm a 88 mm

(4) Adattabilità ambientale speciale:

- Temperatura dell'ambiente di lavoro: da -5 ℃ a +40 ℃

- La temperatura media entro 24 ore non supera +35 ℃

- L'altitudine non supera i 2000 metri

- Deve essere utilizzato in un ambiente pulito

4. Aree di applicazione principale

Per le sue eccellenti prestazioni e ampia adattabilità, la serie LW26 Universalswitch di cambioè ampiamente usato in molti campi:

(1) campo di controllo industriale:

- Come interruttore di controllo del circuito, può realizzare la commutazione di vari stati del circuito

- Interruttore dell'apparecchiatura di prova, utilizzato per la selezione e la commutazione dei circuiti di prova

- Interruttore di controllo del motore, controllando direttamente l'avvio, l'arresto e l'inversione di piccoli motori di alimentazione

(2) campo del sistema di alimentazione:

- Interruttore di controllo del telecomando delle apparecchiature di distribuzione dell'alimentazione

- Dispositivo di commutazione di alimentazione, realizzando la conversione degli alimentatori principali e di standby

- Controllo della misurazione della variazione di fase degli strumenti di misurazione elettrica

(3) Campo di attrezzatura speciale:

- Interruttore di cambio per macchine per saldatura elettrica, alcuni modelli sono particolarmente adatti per le applicazioni della macchina per saldatura

- Circuito di controllo della macchina utensile, realizzando la commutazione di varie modalità di funzionamento

- Controllo del sistema servo, utilizzato per la commutazione e la combinazione del segnale

(4) campo critico per la sicurezza:

- Interruttore di interruzione dell'alimentazione per apparecchiature importanti (utilizzando il tipo di lucchetto o modello derivato tipo di blocco nascosto)

-Applicazione ambientale a prova di esplosione (modello speciale con albero a prova di esplosione)

- Attrezzature critiche che devono impedire il funzionamento del personale non autorizzato

5. Sostituzione del modello e posizionamento del mercato

La serie LW26, come nuovo prodotto di sostituzione ideale, può sostituire molti modelli di switch tradizionali esistenti in Cina, tra cui:

- LW2, LW5, LW6, LW8, LW12, LW15 Switch di conversione universale

- switch di combinazione HZ5, HZ10, HZ12

- Interruttori di conversione su alcune apparecchiature importate

Questa serie di prodotti è prodotta da molte aziende, tra cui il marchio Changxin Serie LW26 prodotta da Wenzhou Changjiang Electric Switch Factory ha superato la certificazione US UL ed è ampiamente utilizzato dai produttori di macchine per saldatura domestica sui prodotti esportati di saldatura. Zhejiang Fulu Explosion-Proof Technology Co., Ltd. ha anche lanciato un modello a prova di esplosione con albero a prova di esplosione, adatto per ambienti pericolosi.

6. Guida alla selezione

In applicazioni pratiche, i seguenti fattori dovrebbero essere considerati quando si seleziona la serie LW26:

(1) Selezionare il modello appropriato

(2) Requisiti di frequenza operativa: per occasioni che richiedono un funzionamento frequente, dovrebbe essere selezionato un modello con una durata operativa più lunga

(3) Requisiti di protezione della sicurezza: selezionare un modello di bloccabile per occasioni che devono prevenire la disavvento; Seleziona un modello protetto dalle dita per occasioni con il rischio di scosse elettriche

(4) Condizioni ambientali: selezionare un modello di protezione IP65 per ambienti umidi e polverosi; Seleziona un modello a prova di fiamma per ambienti a prova di esplosione

(5) Restrizioni dello spazio di installazione: selezionare la dimensione e lo spessore del pannello appropriati in base allo spazio disponibile

(6) Complessità di controllo: selezionare il numero di nodi di contatto e metodi di combinazione in base al numero di circuiti da controllare

La serie LW26 è diventata una scelta importante nel campo del controllo industriale con le sue prestazioni complete, diversi modelli e ampia applicabilità. Che si tratti di controllo elettrico tradizionale o moderni sistemi di automazione, la serie LW26 Universalswitch di cambiopuò fornire soluzioni affidabili e flessibili.
