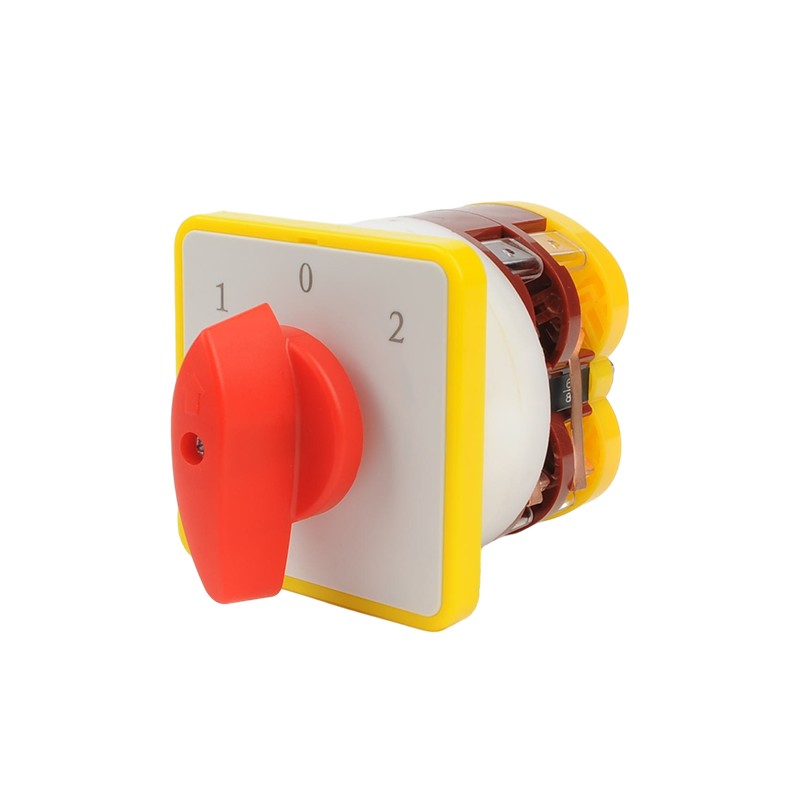

Introduzione completa agli switch di cambio universali della serie LW5

Serie LW5 Universalswitch di cambiosono uno dei prodotti di cambio più utilizzati nel campo di controllo elettrico della Cina. Sono fabbricati da molte società elettriche famose, tra cui Delixi, Tianzheng e altri marchi. Questa serie di prodotti è diventata una scelta ideale per la conversione del circuito elettrico e il controllo del motore di alimentazione con la sua struttura affidabile, le diverse funzioni e le prestazioni ad alto costo. Quella che segue è un'introduzione completa alla serie LW5 da più dimensioni come panoramica del prodotto, parametri tecnici, classificazione dei modelli e campi di applicazione.

1. Panoramica del prodotto e funzionalità di base

Serie LW5 Universalswitch di cambiosono apparecchi elettrici a controllo master multiuso, utilizzati principalmente nei circuiti con AC 50Hz, tensione nominale fino a 500 V e tensione CC fino a 440 V. Secondo diversi usi, possono essere divisi in due categorie:

(1) Interruttori di cambio di controllo principale: utilizzato per la conversione dei circuiti di controllo elettrico.

;

Questa serie di prodotti adotta la progettazione modulare e il numero di sezioni del sistema di contatto può essere configurato in modo flessibile da 1 a 16 per soddisfare i requisiti di controllo di diversa complessità. La modalità operativa è divisa in due tipi: tipo di posizionamento e tipo di auto-resettatura e l'aspetto dell'attuatore è disponibile nel tipo di maniglia a sfera e nel tipo di manopola. Il modulo di protezione include tipo aperto e tipo di protezione (IP40) per soddisfare diversi requisiti di ambiente di installazione.

2. Parametri tecnici core e indicatori di prestazione

(1) Parametri elettrici:

- Tensione di isolamento nominale: 500V

- Tensione di lavoro classificata:

AC: 500V e sotto

DC: 440 V e sotto

- Corrente di riscaldamento convenzionale: 16a

- Capacità di controllo del motore: motore asincrono a gabbia scoiattolo da 5,5 kW e inferiore

(2) Proprietà meccaniche:

- Vita meccanica: oltre 1 milione di volte

- Vita elettrica: più di 200.000 volte

- Frequenza operativa:

* Sistema di lavoro del ciclo intermittente: 300 volte/ora

* Sistema di lavoro di otto ore

(3) Parametri strutturali:

- Numero di sezioni del sistema di contatto: 1-16 sezioni

- Numero di contatti per sezione: gruppo di contatti a doppia interruzione

- Metodo di installazione: installazione del pannello

- Dimensioni: varia in base al numero di sezioni e modalità operativa

3. Analisi e classificazione del modello di prodotto

Le regole di denominazione del modello della serie LW5 contengono informazioni ricche. Prendi LW5-16/5.5N3 come esempio:

- LW5: serie di prodotti

- 16: corrente termica convenzionale 16A

- 5.5N: può controllare il motore da 5,5 kW e la conversione reversibile (N)

- 3: contatto con 3 sezioni

Secondo diversi metodi di classificazione, la serie LW5 può essere divisa in:

(1) Secondo lo scopo:

- Controllo principale (codici come Q1, Q2)

-Controllo del motore (conversione N-reversibile, velocità s-dual, velocità sn-dual reversibile, ecc.)

(2) Secondo la modalità operativa:

- Tipo di posizionamento (la maniglia rimane in posizione operativa)

- Tipo di auto-risoluzione (gestire automaticamente la posizione originale)

(3) Secondo la comparsa dell'attuatore:

- Tipo di maniglia a sfera

- Tipo di manopola

(4) Secondo il modulo di protezione:

- Tipo aperto

- Tipo di protezione (IP40)

4. Aree di applicazione tipiche

L'interruttore di cambio universale della serie LW5 è ampiamente utilizzato nei seguenti campi a causa delle sue caratteristiche flessibili e affidabili:

(1) campo di controllo industriale:

- Conversione dei circuiti di controllo elettrico

- Controllo diretto dei piccoli motori di alimentazione (avvio, arresto, conversione reversibile, cambio di velocità, ecc.)

- Circuito di controllo della macchina utensile

- Interruttore dell'apparecchiatura di prova

(2) campo del sistema di alimentazione:

- Interruttore di controllo del telecomando delle apparecchiature di distribuzione dell'alimentazione

- Controllo della misurazione di fase degli strumenti di misurazione elettrica

- dispositivo di commutazione di alimentazione

(3) Building Electrical Field:

- Sistema di controllo dell'illuminazione

- Controllo delle apparecchiature di ventilazione

- Sistema di controllo dell'ascensore

5. Modelli speciali e serie di derivati

Oltre ai modelli standard, la serie LW5 include anche alcuni modelli speciali e serie derivate:

(1) LW5 a prova di esplosione:

- applicabile alla zona dell'ambiente del gas esplosivo 1 e zona 2

- Marco a prova di esplosione: exdbebiict6gb

- Livello di protezione: IP65/IP66

- Corrente nominale: 10a-20a

- ampiamente utilizzato in luoghi pericolosi come il petrolio, le industrie chimiche e farmaceutiche

(2) Interruttore di conversione reversibile protettivo LW5-16/5.5N3:

- Livello di protezione dell'alloggiamento IP40

- Utilizzato appositamente per il controllo reversibile dei motori

- Corrente di riscaldamento chiusa convenzionale 16A

(3) Modello con funzione di lucchetto:

- Prevenire il funzionamento non autorizzato

- Utilizzato per la gestione dell'energia di attrezzature importanti

6. Guida alla selezione e installazione

(1) Punti di selezione:

- Selezionare il valore nominale in base al tipo di carico (resistivo/induttivo) e alla dimensione di corrente

- Selezionare il numero di sezioni di contatto in base alla complessità di controllo

- Selezionare il tipo di maniglia in base alle abitudini operative

- Seleziona il livello di protezione in base alle condizioni ambientali

(2) Precauzioni di installazione:

- Aprire rigorosamente il buco in base alla dimensione del prodotto

- I terminali di cablaggio dovrebbero essere saldamente collegati

- Evitare l'uso in ambienti umidi, polverosi o corrosivi

- Controllare regolarmente lo stato di contatto e la flessibilità del meccanismo operativo

(3) Raccomandazioni di manutenzione:

- Pulisci i contatti regolarmente

- Controlla se il meccanismo operativo è flessibile

- Gli interruttori che non vengono utilizzati a lungo devono essere gestiti più volte regolarmente

La serie LW5 Universalswitch di cambioè diventato un prodotto classico nel campo di controllo elettrico domestico con il suo design maturo, prestazioni affidabili e prezzo economico. Che si tratti di una semplice conversione di linea o di un controllo del motore a bassa potenza, la serie LW5 può fornire una soluzione adatta. Attraverso una ragionevole selezione e una corretta installazione e utilizzo, i suoi vantaggi delle prestazioni possono essere completamente utilizzati per fornire garanzia di funzionamento affidabile per vari sistemi di controllo elettrico.
